5.5.1 Die Konstruktion der Stanzkontur
Die Konturlinien, in welchen später auf der Trägerplatte die Bandstahllinien montiert werden, werden mit Hilfe eines CAD-Programms in der Draufsicht konstruiert (CAD = computer-aided design = rechnerunterstütztes Konstruieren).
In der Verpackungsmittel-industrie verwendete CAD- Programme sind z.B.
Impact von Arden Software: https://www.ardensoftware.com/products/impact-for-designers/
VPACK® von Erpa: https://erpa.de/
ArtiosCAD von Esko Graphics: https://www.esko.com/de

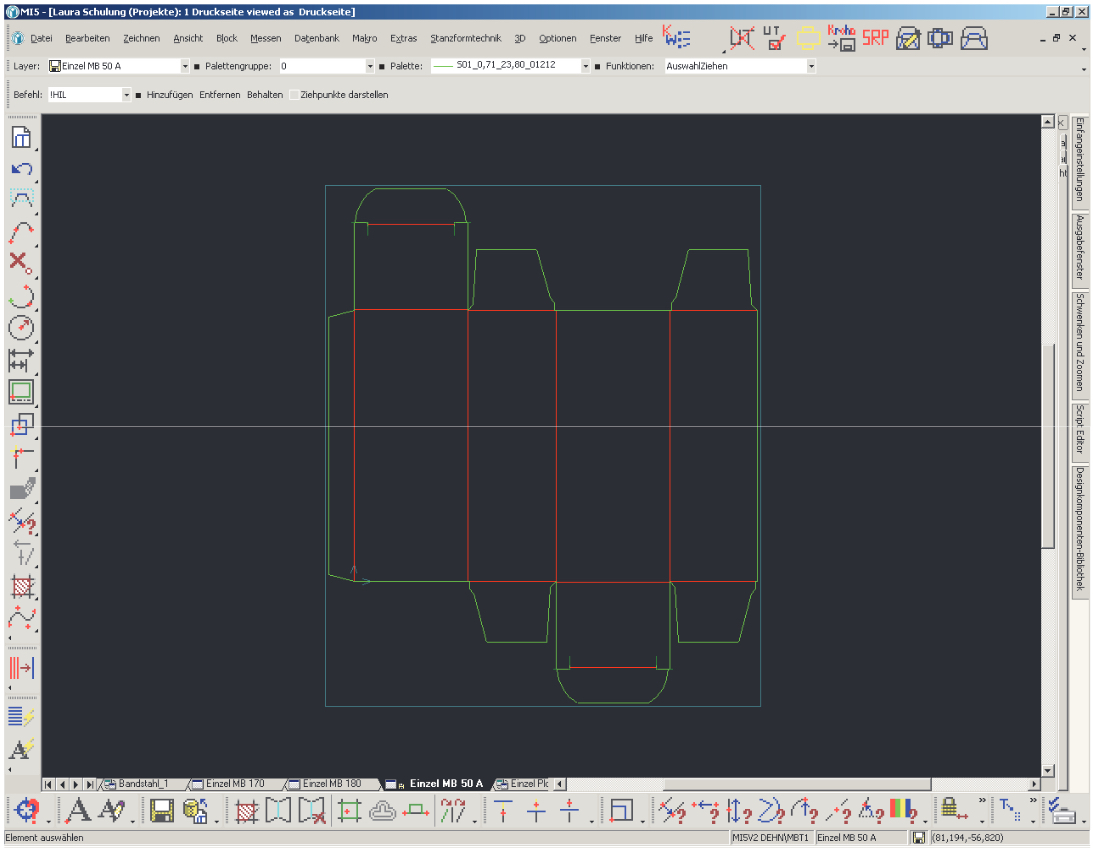

Hier die CAD-Konstruktion einer Faltschachtel, beispielhaft mit dem CAD-System „Impact“:
Abb. 5.5.1: CAD-Konstruktion eines Faltschachtelzuschnittes (Quelle: Eigene Darstellung)
Die CAD-Daten stellt im Allgemeinen zum Teil schon der Kunde bereit – zumindest die Zeichnung des reinen Verpackungszuschnittes, so wie sie bei der Entwicklungstätigkeit entstand. Über die Angabe des ECMA- oder FEFCO-Codes und den zugehörigen Maßen ist die Erstellung des Zuschnittes auch durch den Stanzformenhersteller möglich.
Ausgehend vom ersten Nutzen entsteht nun nach Kundenvorgaben die komplette Stanzform unter Berücksichtigung
- der Seitenorientierung (die Stanzung von Kartonagen erfolgt von oben, also auf die Druckseite, die Stanzform ist dann spiegelbildlich zum Druckbild herzustellen),
- der gewünschten Formatgröße (Stanzmaschinenformat),
- der optimalen Nutzenanordnung,
- der Maschinenspezifikationen (zum Beispiel Abstände Holzrahmen bis erstes Messer, Greiferrand, Rüstvorrichtungen wie Centerline® etc.),
- der auftragsspezifischen Bauteile wie Prägefelder, Braille-Prägungen, Gegendruckblöcke für Gegenritzplättchen etc.),
- der Brücken im Holz – die Schnitte für die Bandstahllinien sind in regelmäßigen Abständen zu unterbrechen, sodass Verbindungspunkte entstehen und die Trägerplatte stabil bleibt,
- der Erweiterungen, wie Abfalltrennmesser, um nach dem Stanzen große Abfallstücke besser entfernen zu können, sowie
- der Druckausgleichslinien, um für eine gleichmäßige Druckverteilung im Stanztiegel zu sorgen, wenn die Bandstahllinien nicht gleichmäßig auf der Form verteilt sind.
Für den Stanzformenbau verfügt das CAD-System auch über umfangreiche CAM-Funktionen. Dies bedeutet, dass die CAD-Daten zur Ansteuerung verschiedener CNC-gesteuerter Maschinen, wie Lasermaschinen oder Abläng- und Biegemaschinen, verwendet werden können. Die Herstellung der Stanzform erfolgt entweder in einer eigenen Abteilung des packmittelerzeugenden Betriebes oder (üblicherweise) bei einem Stanzformenhersteller außerhalb des Hauses.
Videos
- Die komplette Herstellung einer Stanzform, bereitgestellt von Marbach - großes Video
- Die komplette Herstellung einer Stanzform, bereitgestellt von Marbach - kleines Video
